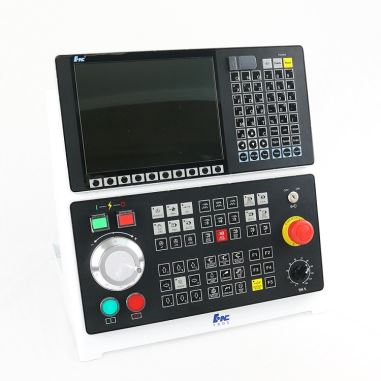

Ovládací panel CNC stroja HNC808Di/T
- Schopný ovládať 2-3 osové CNC sústruhy, dosiahnuť 4-ovládanie spojenia osí
- Podpora viacerých protokolov, ako sú M3, NCUC, Ethercat atď.
- Podpora priameho importu a čítania G kódu
- Optimálny CNC ovládací panel pre sústruh so šikmým lôžkom a sústruh s plochým lôžkom.
- Rýchla odozva, navrhnutá s bohatými funkciami.
Popis
Technické parametre
Hlavné vlastnosti ovládacieho panela HNC CNC
1. 10-palcový farebný LCD displej: vysoké rozlíšenie, ľahko použiteľný dizajn, intuitívne používateľské rozhranie.
2. Podpora externých PLC a IO modulov.
3. Podpora rôznych typov zbernicových protokolov: Ethercat, NCUC a M3 si môžete vybrať.
4. Vstavaný zdroj UPS.
5. 16, 000, 000Vysoko presný kódovač PPR.
6. Vysokorýchlostné pevné rezanie závitov 8000 ot./min.: synchrónny vretenový motor s permanentným magnetom.
7. Podpora komunikačných protokolov TCP/IP a Ethernet.
8. Môže vykonávať riadenie v úplnej uzavretej slučke.
9. S funkciou automatickej opravy závitov: dokáže automaticky opraviť závity, ako sú napríklad ropné potrubia.
10. Funkcia automatického lámania triesok.
11. Zabezpečená vysoká pracovná účinnosť a vynikajúca povrchová úprava.
12. Podpora služby iNC-Cloud: môže dosiahnuť vzdialenú detekciu, diagnostiku, údržbu a inú správu.
13. Konkurenčná cena, nákladovo efektívna voľba pre vašu továreň.
14. Tento ovládací panel CNC stroja je k dispozícii pre OEM, ODM a prispôsobenie.
Schéma ovládacieho panelu CNC
Špecifikácie ovládacieho panela CNC HNC808D
●: Štandardné ★: Voliteľné: Nie je voliteľné
Položka | Špecifikácia | HNC-808 | |
M | T | ||
Maximálny počet súčasne riadených osí v kanáli | 4 | 3 | |
Maximálny počet podávacích osí | 4 | 3 | |
Maximálny počet vretien v kanáli | 2 | 2 | |
Počet riadiacich osí PMC | 1 | 1 | |
Počet kanálov | Štandardné | 1 | 1 |
Maximálne | 1 | 2 | |
Vreteno/kanál | Štandardné | 1 | 1 |
Maximálne | 2 | 2 | |
Os/kanál podávania | Štandardné | 3 | 2 |
Maximálne | 4 | 3 | |
Maximálny počet osí v súčasnom pohybe | 3 | 3 | |
Maximálny počet podávacích osí | 4 | 3 | |
Maximálny počet súčasne riadených osí/kanál | 3 | 3 | |
Maximálny počet vstupných/výstupných bodov | 128/128 | ||
Názov osi (jeden kanál) | Tri základné osi: X, Y, Z; prídavné osi: U, V, W, A, B, C | ● | ― |
Dve základné osi: X, Z; prídavné osi: Y, U, V, W, A, B, C | ― | ● | |
Názov osi (viackanálový) | Jeden alebo dva znaky plus číslo, prvý musí byť znak, napr. X1 | ― | ― |
Synchronizácia osí portálu | ― | ― | |
Riadenie tangenciálnej synchronizácie | ― | ― | |
Základné ovládanie osovej spojky | ― | ― | |
Elektronická prevodovka | ― | ― | |
Lineárny graf | ― | ― | |
Ovládanie naklonenej osi | ― | ― | |
Minimálna vstupná jednotka | mm, stupeň, palec | 10-3 | |
Metrický/palec | G20/G21 | ● | ● |
Vstup impulznej jednotky | G22 | ● | ● |
Zámok stroja | ● | ● | |
Núdzová zastávka | ● | ● | |
Prejazd | ● | ● | |
Oblasť priestorovej ochrany | Poskytuje ochranu obrobkom a nástrojom | ― | ― |
Softvérový limit | ● | ● | |
Dynamické uvoľnenie/zachytenie osi | G101/G102 | ― | ― |
Synchronizácia medzi kanálmi | G104.0 až G104.7 | ― | ― |
Aplikácia CNC ovládača HNC808
CNC ovládač HNC808Di/T je špeciálne navrhnutý pre CNC sústruhy, ako sú sústruhy so šikmým lôžkom a sústruhy s plochým lôžkom. HNC808Di/M je určený pre CNC frézky. Ako popredný výrobca CNC ovládacích panelov v Číne, HuazhongCNC tiež poskytuje vysokovýkonné a funkčne bohaté CNC riadiace jednotky pre horizontálne a vertikálne CNC obrábacie centrá.
CNC systém série HNC je efektívny riadiaci systém vyvinutý na základe našich dlhoročných skúseností a kombinovaný so skutočnými aplikačnými požiadavkami sústruhov, frézok a obrábacích centier. Má vynikajúci pracovný výkon, vysokú kompatibilitu a bohaté funkcie.
