Ľahký sústruh HCK5037F
- Prijatie servovretena, hydraulického skľučovadla a revolverovej hlavy so 4 stojanmi na náradie
- Navrhnuté so štvorcovým obdĺžnikovým vedením
- Maximálna dĺžka obrábania: 370 mm
Popis
Technické parametre
Kľúčové vlastnosti ľahkého sústruhu HCK5037F
1. Tento ľahký sústruh sa vyznačuje vysokou presnosťou, vysokou rýchlosťou a vysokou tuhosťou.
2. Ľahký sústruh s plochým lôžkom je pre operátorov ľahko použiteľný, pretože sa vyznačuje jednoduchou obsluhou, pohodlnou údržbou a vysokou účinnosťou obrábania.
3. Osi X a Z ľahkého sústruhu HCK5037F sú priamo spojené, s vysokorýchlostným polohovacím výkonom, minimalizovanou deformáciou guľôčkovej skrutky a vysokou rýchlosťou chodu vretena.
4. Sústruh s elektrickou skriňou má dobrý tesniaci výkon a využíva výmenník tepla na zabezpečenie normálnej prevádzky v náročných pracovných podmienkach s vysokou teplotou a vysokou vlhkosťou.
5. Prijatie systému CNC sústruhu, ktorý podporuje 2-3 riadenie osí a 4- riadenie prepojenia osí.

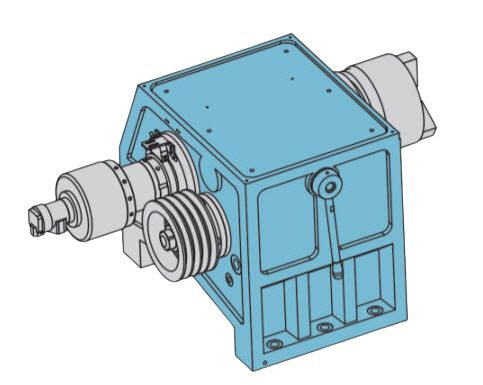

Vreteno plochého lôžkaĽahká prevádzkaSústružnícky stroj
Vretenová skriňa prijíma zodpovedajúcu plynulú zmenu rýchlosti. Ložisko je so štruktúrou 4(predné) a 2(zadné), zaisťujúce vysokú tuhosť a stabilitu stroja.
Rýchlosť vretena: 50-1400ot./min
Výkon vretena (nepretržitý/maximálny): 7,5/11kW
Kužeľový otvor vretena: ø61 mm
Optimalizovaná štvorcová obdĺžniková vodiaca dráha
Plochá konštrukcia je vhodná na vysokorýchlostné obrábanie s vysokou presnosťou polohovania. Orientácia X/Z a štvorcové pravouhlé vodiace lišty s tvrdým povrchom sú vysoko pevné, vhodné na ťažké rezanie a zaručujú dlhodobú stabilitu presnosti rezu.
Zdvih osi X/Z: 300/430 mm
Rýchly pohyb osi X/Z: 12/16 m/min

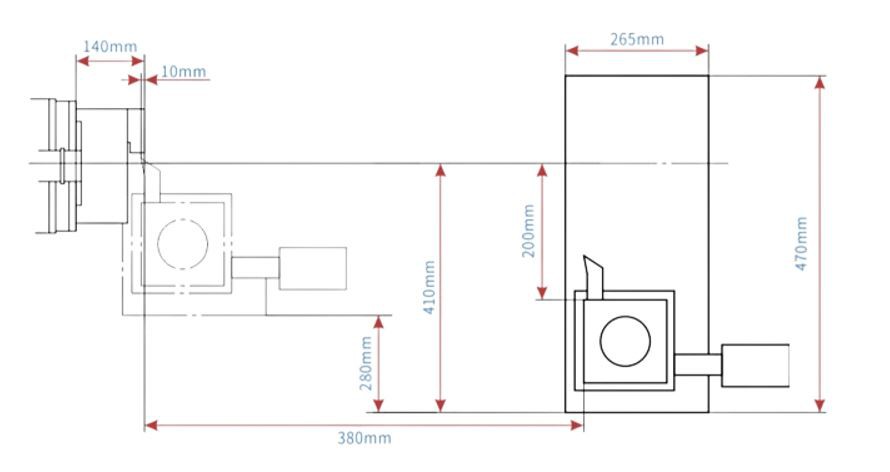

Schéma interferencie nástroja ľahkého CNC sústruhu HCK5037F
Technické parametre Light Duty sústruh
Konfigurácie | HCK5037F | HCK5037B | |
Kapacita obrábania | Maximálne hojdanie nad posteľou | φ500mm | |
Maximum Swing Over Slide | φ340 mm | ||
Maximálna dĺžka obrábania | 370 mm | ||
Maximálny priemer obrábania | φ400 mm | ||
Vreteno | Typ hlavy vretena (GB59001) | A2-6 | |
Kužeľový otvor vretena | φ61 mm | ||
Rozsah otáčok vretena | 50-500, 500-900, 900-1400 ot./min | 50-2500 ot./min | |
Režim posunu vretena | Výstroj | Servo | |
Menovitý krútiaci moment vretena | 49N·m | ||
Výkon hlavného motora | 7,5 kW | ||
Okamžité maximum hlavného motora | 11 kW | ||
Typ Chuck (vyrobené na Taiwane) | Hydraulické Skľučovadlo | ||
Veľkosť Chuck | 8/10 palca | ||
Feed Rate | Rýchlosť rýchleho posuvu na osi X | 12 m/min | |
Rýchlosť rýchleho posuvu na osi Z | 16 m/min | ||
Krútiaci moment servomotora na osi X | 5 N·m | ||
Krútiaci moment servomotora na osi Z | 7.5 N·m | ||
Cestovanie po osi X | 310 mm | ||
Cestovanie po osi Z | 430 mm | ||
Typ vodiacej dráhy | Vodiaca dráha BOX | ||
Vežička | Typ veže | Elektrická 4 stĺpiková veža | |
Čas transpozície veže | 2.0/90; 2,5/180; 3,0/270 min | ||
Opakovaná presnosť polohovania transpozície veže | 0,008 mm | ||
Veľkosť nástroja | 25*25 mm | ||
Koník | Zdvih objímky koníka mm | / | |
Vnútorný kužeľ objímky koníka | / | ||
Zdroj napájania | Spotreba energie | 13 kW | |
Elektrický prúd | 25A | ||
Špecifikácia | Hmotnosť stroja | 2500 kg | |
Rozmer stroja | 2230*1420*1530 D*Š*V (mm) | ||
Voliteľné | Dopravník triesok | Pántový pás | |
