HMU140P Päťosové CNC horizontálne obrábacie centrum
Popis
Technické parametre
Vlastnosti produktu päťosového CNC horizontálneho obrábacieho centra HMU140P
Všetky tri osi sú štruktúrou vysoko presnej guľôčkovej skrutky a valčekovej vodiacej dráhy. Protizávažie osi y je vysoko presný systém vyrovnávania tlaku oleja s vynikajúcou odozvou, čím sa eliminuje problém nadmerného opotrebovania skrutky osi Y spôsobeného gravitáciou. Každá lineárna os je vybavená lineárnou mriežkou HEIDENHAIN. Pri konštrukcii podávacieho systému zvýšením vlastnej frekvencie podávacieho systému stroja sa zvýši medzná frekvencia celého elektromechanického pohonného systému, takže hodnota KV zosilnenia polohovej slučky sa výrazne zlepší, čas polohovania sa efektívne zrýchli. skrátená, zníži sa hysterézia podávacieho systému stroja a zlepší sa presnosť obrysu pri opracovaní povrchu. Os Y je valčeková skrutka priamo pripojená k motoru a os Z/X je pohon s guľôčkovou skrutkou so synchrónnym remeňom spojeným s motorom.
Konštrukcia využíva analýzu konečných prvkov a kinetickú optimalizáciu, ktoré výrazne zlepšujú statické a dynamické vlastnosti, aby sa zabezpečila celková tuhosť / stabilita a dynamika stroja.
+ FEA celého stroja
+ Presný výpočet optimálnej dynamickej tuhosti v skutočných prevádzkových podmienkach
+ Zlepšenie vlastnej frekvencie a frekvencie zastavenia zaťaženia, zníženie času polohovania a hysterézie podávacieho systému a dosiahnutie dynamického výkonu s vysokou odozvou a presnosťou obrysu pri vysokorýchlostnom obrábaní

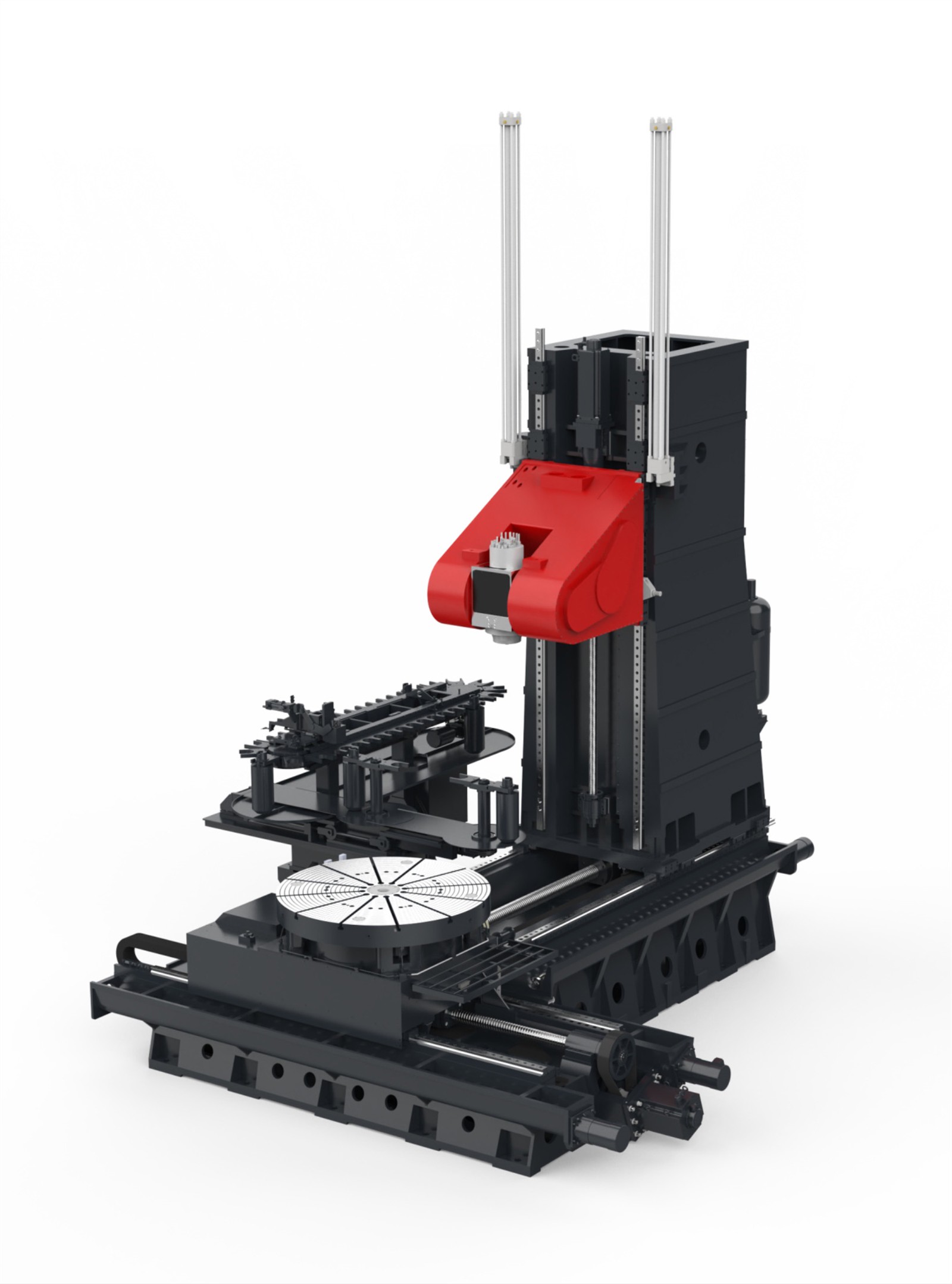

HMU140P nové 5-osové obrábacie centrum GTRT

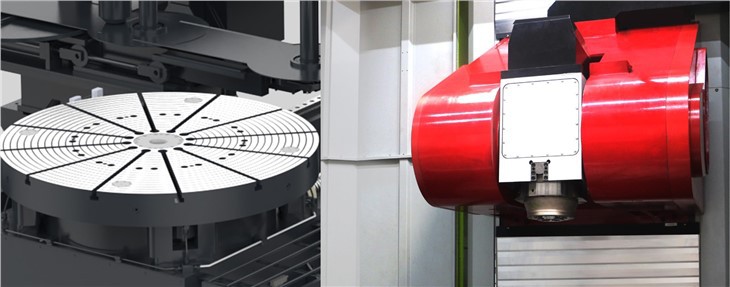

Gramofón HMU-140P využíva patentovanú technológiu mechanického prevodu GTRT, ktorá dosahuje vyšší krútiaci moment, vyššiu tuhosť, stabilitu a lepšiu presnosť otáčania ako konvenčný pohon gramofónu.
Os A/B sú všetky prevodovky s vysokou tuhosťou na elimináciu vôle ozubených kolies, otočné ložisko je kombinované valčekové ložisko YRT a mechanická prevodovka má tuhosť prevodovky, že momentový motor poháňa otočný tanier nedosiahnuteľný, čo je najlepšia voľba na spracovanie náročného rezania. materiály, ako je letecká zliatina titánu a superzliatina. Brzdy sú veľkorozmerné kotúčové brzdy poháňané vysokotlakovým olejom, eliminujúce chyby zošikmenia osi bežných bŕzd a sú štandardne vybavené vysoko presnými kruhovými mriežkami HEIDENHAIN.
Veľkosť pracovnej dosky: Φ1400 mm
Výkyv osi A: +60/-100
Rotácia osi B: ∞
Užitočné zaťaženie: 3000 kg
Technické špecifikácie horizontálneho päťosového obrábacieho stroja HMU-140P
| Položky | Jednotka | HMU-140P | HMU-140P (Vyvýšené) |
|---|---|---|---|
| Ovládač CNC | HNC-848Di | HNC-848Di | |
| Pohyb osi X/Y/Z | Mm | 1800/1400/1400 | 1800/2000/1400 |
| Pohyb klimatizačnej osi | stupeň | +60~-100/∞ | +60~-100/∞ |
| Vzdialenosť medzi nosom vretena a pracovným stolom | Mm | ||
| Veľkosť pracovného stola | Mm | 1400 | 1400 |
| Maximálne užitočné zaťaženie | Kg | 3000 | 3000 |
| Vreteno | |||
| Maximálna rýchlosť vretena/kuželová stopka | ot./min | 125 000 HSK-A100 | 125 000 HSK-A100 |
| Výkon vretena (S1/S6-40 %) | kW | 54/54 | 54/54 |
| Krútiaci moment (S1/S6-40 %) | N.m | 200/235 | 200/235 |
| Systém podávania | |||
| Rýchloposuv osi X/Y/Z | m/min | 20/20/20 | 20/20/20 |
| Maximálna rýchlosť rezného posuvu | m/min | 10 | 10 |
| Rýchlosť posúvania osi A/B vpred | ot./min | 20/15 | 20/15 |
| Menovitý krútiaci moment A/B | N.m | 4000/5600 | 4000/5600 |
| Brzdný moment A/B | N.m | 9000/13000 | 9000/13000 |
| Presnosť polohovania/presnosť opakovaného polohovania (ISO 10791-4:1998) | |||
| X/Y | Mm | 0.008/0.005 | 0.008/0.005 |
| Z | mm | 0.008/0.005 | 0.008/0.005 |
| A/B | ARCSEC | 8/5 | 8/5 |
| Automatický systém výmeny nástrojov | |||
| Číslo nástroja | Ks | 40T | 40T |
| Čas výmeny nástroja (nástroj – nástroj) | 8 | 8 | |
| Maximálna dĺžka nástroja | Mm | 400 | 400 |
| Maximálny priemer nástroja | Mm | Φ25/Φ250 | Φ25/Φ250 |
| Maximálna hmotnosť nástroja | Kg | 25 | 25 |
| Veľkosť stroja | |||
| Celková výška stroja | 5200 | 5800 | |
| Krycia plocha (dĺžka × šírka) | Mm | 6900*5600 | 6900*5600 |
| Čistá hmotnosť stroja | Kg | 3300 | 3900 |
| Elektrická energia | kW | 110 | 110 |
